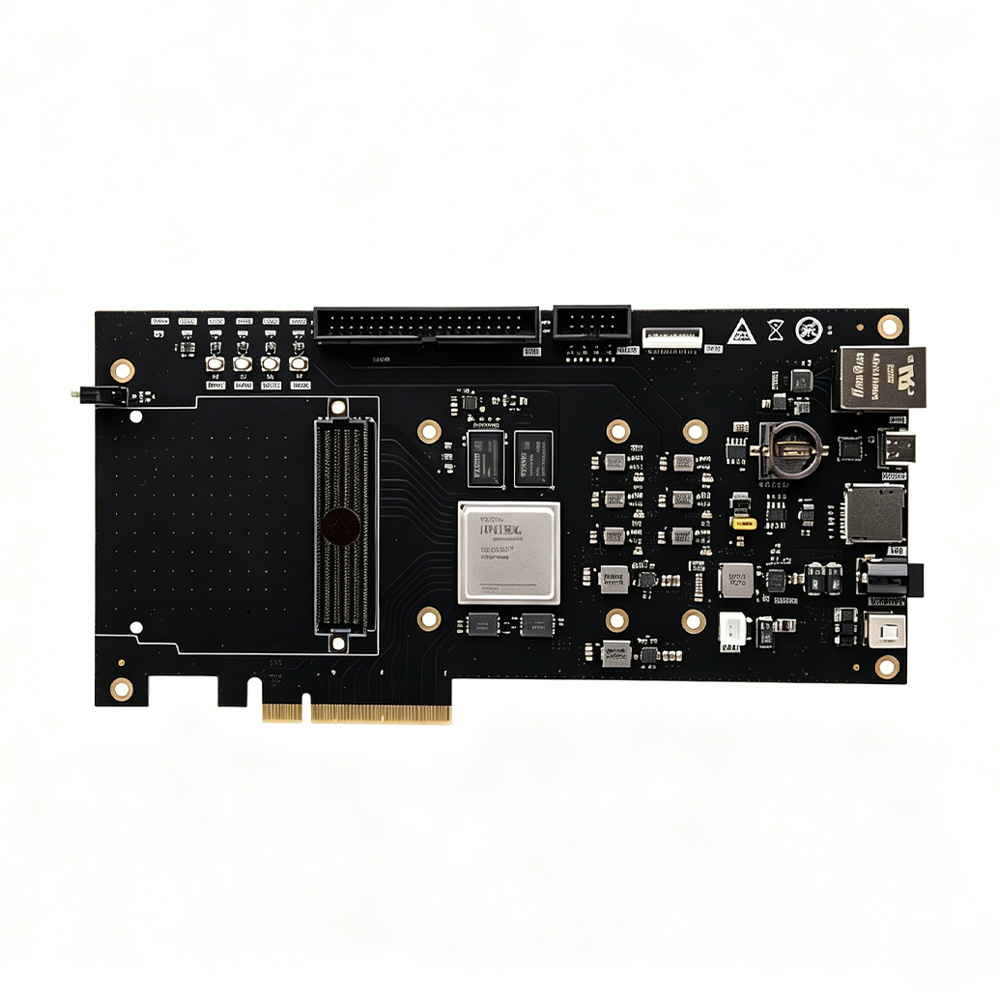

KU5P — это высокопроизводительная платформа разработки на базе FPGA серии AMD Kintex UltraScale+ XCKU5P. Оснащен интерфейсами PCIe Gen3 x8, FMC HPC и высокоскоростными трансиверами GTY 28Gb/s, отличается высокой пропускной способностью, мощными вычислениями и высокой экономической эффективностью. Это идеальная платформа для разработки и развертывания аппаратного обеспечения для средне- и высокоуровневых сценариев, таких как обработка видео, промышленная автоматизация, высокоскоростная связь, машинное зрение, ускорение обработки данных и медицинская визуализация.
Основные особенности:
- PCIe Gen3 x8｜Обеспечивает высокоскоростную пропускную способность для межсоединений с хостом, соответствует требованиям к пропускной способности больших данных и расширению системы
- FMC HPC｜Стандартный высокоскоростной интерфейс расширения, гибко адаптируется к различным периферийным устройствам и промежуточным платам, обладает высокой расширяемостью
- Высокоскоростной трансивер GTY 28Gb/s｜Поддерживает высокоскоростную передачу сигналов, обработку коммуникационных протоколов и взаимодействие данных
Основные характеристики:
| Модель FPGA |
XCKU5P-2FFVB676I |
| QSPI FLASH |
64МБ |
| Память |
DDR4 2ГБ |
| Логические элементы |
475K |
| LUT |
217K |
| Триггеры |
434K |
| DSP-блоки |
1824 |
| Блок RAM |
16.9Мб |
| HD IO |
70 |
| HP IO |
96 |
| Трансиверы |
GTY 28Gb/s x16 |
| PCI Express |
PCIe Gen3 x8 |

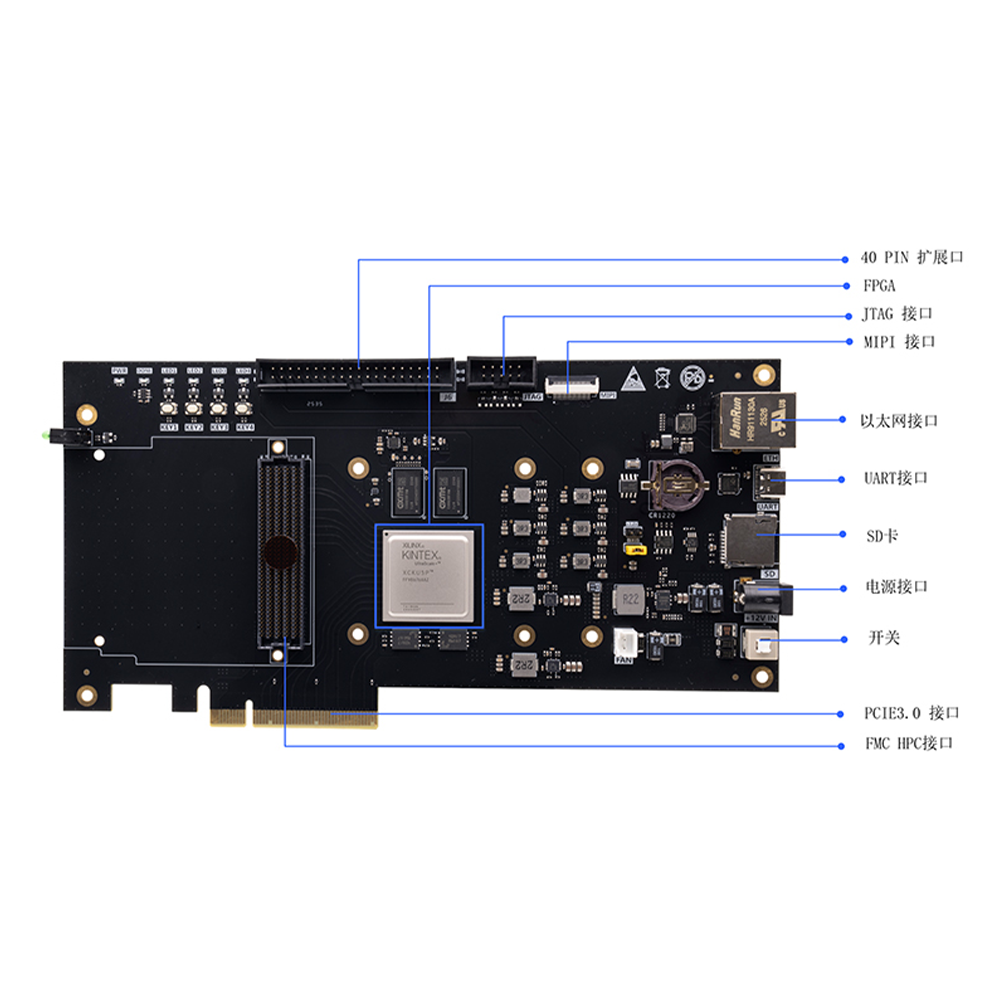

Интерфейсы:
| Светодиоды |
6 пользовательских светодиодов; 2 светодиода статуса |
| Кнопки |
4 пользовательских кнопки; 1 кнопка питания |
| Интерфейс JTAG |
1 интерфейс JTAG для программирования и отладки |
| Гигабитный Ethernet |
1 интерфейс RJ45 с автосогласованием 10M/100M/1000M |
| Интерфейс FMC HPC |
1 интерфейс FMC HPC, поддерживает различные стандартные промежуточные платы FMC |
| Интерфейс MIPI |
1 интерфейс MIPI для подключения камер MIPI |
| USB-UART |
1 интерфейс UART-TYPE C |
| Слот для SD-карты |
1 слот для Micro SD карты для хранения данных |
| RTC часы |
1 часы реального времени RTC с держателем для батареи |
| Конфигурация тактовой частоты |
Дифференциальная тактовая частота 200МГц для DDR4 |
| Расширение 40 PIN |
1 разъем расширения 40PIN для внешних модулей |
| Интерфейс PCIe |
1 интерфейс PCIe 3.0 x8; до 8Гб/с на канал |
Параметры питания:
| Входное напряжение |
Вход +12В постоянного тока |
| Входной ток |
Максимальная защита по току 3А |
| Источник питания |
12В/3А |
Комплектация:
| Плата разработки FPGA |
1 шт |
| TF карта |
1 шт |
| Охлаждающий вентилятор |
1 шт |
| Источник питания 12В |
1 шт |
| Кабель TYPE-C |
1 шт |
| Акриловая пластина |
1 шт |
| Крепление PCIe |
1 шт |
Применение:
- Высокоскоростная связь: обработка базового диапазона 5G/6G, оптическая передача 100G, программно-конфигурируемое радио, обработка сигналов MIMO
- Ускорение в центрах обработки данных: обработка сети, выгрузка хранилища, шифрование/дешифрование, аппаратное ускорение вывода ИИ
- Машинное зрение: синхронный захват с нескольких камер, высокоскоростная предварительная обработка изображений, промышленный контроль дефектов
- Радары и высокоскоростной захват: обработка RF-сигналов, многоканальный высокоскоростной AD-захват, анализ спектра
- Медицинская визуализация: предварительная обработка медицинских изображений, обработка данных ультразвуковой визуализации
- Тестирование и измерения: ATE для полупроводников, осциллограф, прототипирование анализатора высокоскоростных сигналов
- Промышленная периферия: управление движением, мониторинг состояния оборудования, аппаратное ускорение промышленных шлюзов
