Китайская FPGA

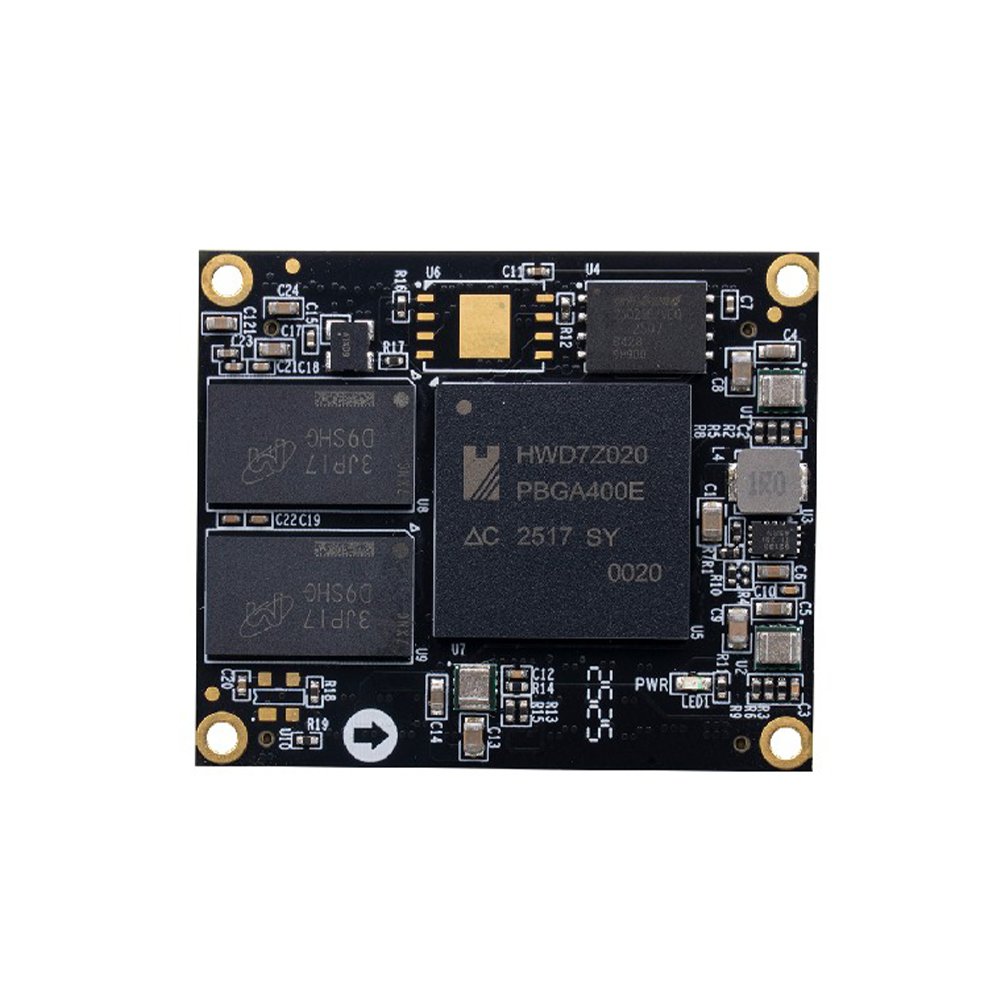

Модуль SoM China FPGA Zynq SoC – PBC7Z021G
Китайский Zynq SoC SoM · HWD7Z020 · 2-ядерный A9 + FPGA · широкий -55~125°C · 60×60 мм
$153.69Цены без учета налога Подробнее →
C7Z020G — китайский SoC-модуль архитектуры ZYNQ на промышленном кристалле HWD7Z020-1PBGA400, объединяющий 2-ядерный ARM Cortex-A9 и программируемую логику FPGA в гетерогенной архитектуре. Сверхширокий диапазон -55°C … 125°C, сверхкомпактный размер 35×42×5,5 мм, нативная совместимость с Vivado без патчей и высокая экономичность — идеальная ядровая платформа для миниатюрных встраиваемых систем, промышленной автоматики, медицинских приборов, аэрокосмической отрасли и импортозамещения.
Интерфейсы, охлаждение, конструкция и серийные поставки могут быть адаптированы под проект · ответим в течение 1 рабочего дня после отправки.
C7Z020G — китайский SoC-модуль архитектуры ZYNQ на промышленном кристалле HWD7Z020-1PBGA400, объединяющий 2-ядерный ARM Cortex-A9 и программируемую логику FPGA в гетерогенной архитектуре. Сверхширокий диапазон -55°C … 125°C, сверхкомпактный размер 35×42×5,5 мм, нативная совместимость с Vivado без патчей и высокая экономичность — идеальная ядровая платформа для миниатюрных встраиваемых систем, промышленной автоматики, медицинских приборов, аэрокосмической отрасли и импортозамещения.
| Параметр | Характеристика |
|---|---|
| Модель SoM | C7Z020G |
| Модель FPGA | HWD7Z020-1PBGA400 |
| ARM-кристалл | 2-ядерный ARM Cortex-A9 (800 МГц) |
| Память DDR | DDR3 1 ГБ |
| Класс кристалла | Промышленный; -55°C ~ 125°C |
| Логические ячейки | 85K |
| LUT | 53 200 |
| Триггеры | 106 400 |
| DSP | 220 |
| Block RAM | 4,9 Мб |
| eMMC Flash | 8 ГБ |
| QSPI Flash | 256 Мбит |
| PS MIO | 39 |
| PL I/O | 198 |
| Дифференциальные пары LVDS | 48 |
| I/O с конфигурируемым напряжением | 100 |
| Конфигурация DDR3 | шина 32 бит, до 1066 Мбит/с |
| Конфигурация QSPI Flash | 1× 32МБ QSPI Flash для пользовательских данных FPGA |
| АЦП | 2 АЦП, встроенный АЦП измеряет напряжение и температуру кристалла, 1 Мбит/с |
| Генератор | 1× активный 33,33 МГц тактовый источник PS |
| Разъёмы | 2× 120-контактных Panasonic |
| Светодиоды | 1 LED питания |
| Входное напряжение | 5В |
| Габариты | 35 мм × 42 мм × 5,5 мм |
Промышленные площадки предъявляют строгие требования к управляющему оборудованию: широкий температурный диапазон, помехозащищённость и детерминированная задержка. FPGA обеспечивает управление реального времени, разбор протоколов и высокоскоростной захват I/O за счёт реконфигурируемой параллельной логики, давая высоконадёжную аппаратную основу для расширения PLC, управления движением и промышленных коммуникационных шин. Промышленные платы Duyuan поддерживают диапазон -40~85°C и стабильные долгосрочные поставки, помогая устройствам перейти от прототипа к серийному производству.
Развёртывание ИИ-моделей требует сбалансированного сочетания вычислительной мощности, полосы и энергоэффективности. За счёт аппаратного параллелизма, реконфигурируемых трактов данных и богатых высокоскоростных интерфейсов FPGA и MPSoC дают низколатентный, энергоэффективный гетерогенный счёт для вывода CNN/YOLO, ускорения Vitis-AI и встраиваемых интеллектуальных терминалов — позволяя быстро переносить алгоритмы и выводить продукты.
Базовые станции 5G/6G и высокоскоростное сетевое оборудование предъявляют строгие требования к обработке протоколов, пересылке данных и детерминированной задержке. Высокоскоростные трансиверы, реконфигурируемые стеки протоколов и параллельные конвейеры позволяют FPGA обеспечивать 100G оптическую связь, обработку протоколов и ускорение сетевой безопасности — высокопроизводительную, низколатентную аппаратную платформу от НИОКР до серийного производства.
Медицинская техника требует высочайшего качества изображения, реального времени и надёжности. FPGA даёт низколатентные конвейеры и высоконадёжное оборудование для ISP эндоскопов, обработки медицинских изображений и управления приборами — помогая отечественной медицинской технике достичь независимой разработки в области усиления изображения, интерфейсных протоколов и миниатюризации систем.
От университетских лабораторий до корпоративных НИОКР — быстрая верификация алгоритмов и аппаратных архитектур является ключевым первым шагом к успеху проекта. Платы разработки и SoM Duyuan FPGA предоставляют богатые высокоскоростные интерфейсы, полные референсные дизайны и сквозную техническую поддержку для ASIC-прототипирования, высокоскоростного сбора данных, разработки приборов и академических исследований — помогая командам быстро превращать идеи в работающие аппаратные системы.
Видео 4K/8K, машинное зрение и промышленные камеры предъявляют строгие требования к сквозной задержке и покрытию интерфейсов. За счёт прямых аппаратных видео-трактов и параллельных конвейеров FPGA обеспечивает микросекундную детерминированную обработку в видеокодеках, предобработке изображений, мультипротокольных интерфейсах и низколатентной передаче — поддерживая глубокую кастомизацию видеосервисов и алгоритмов зрения.
